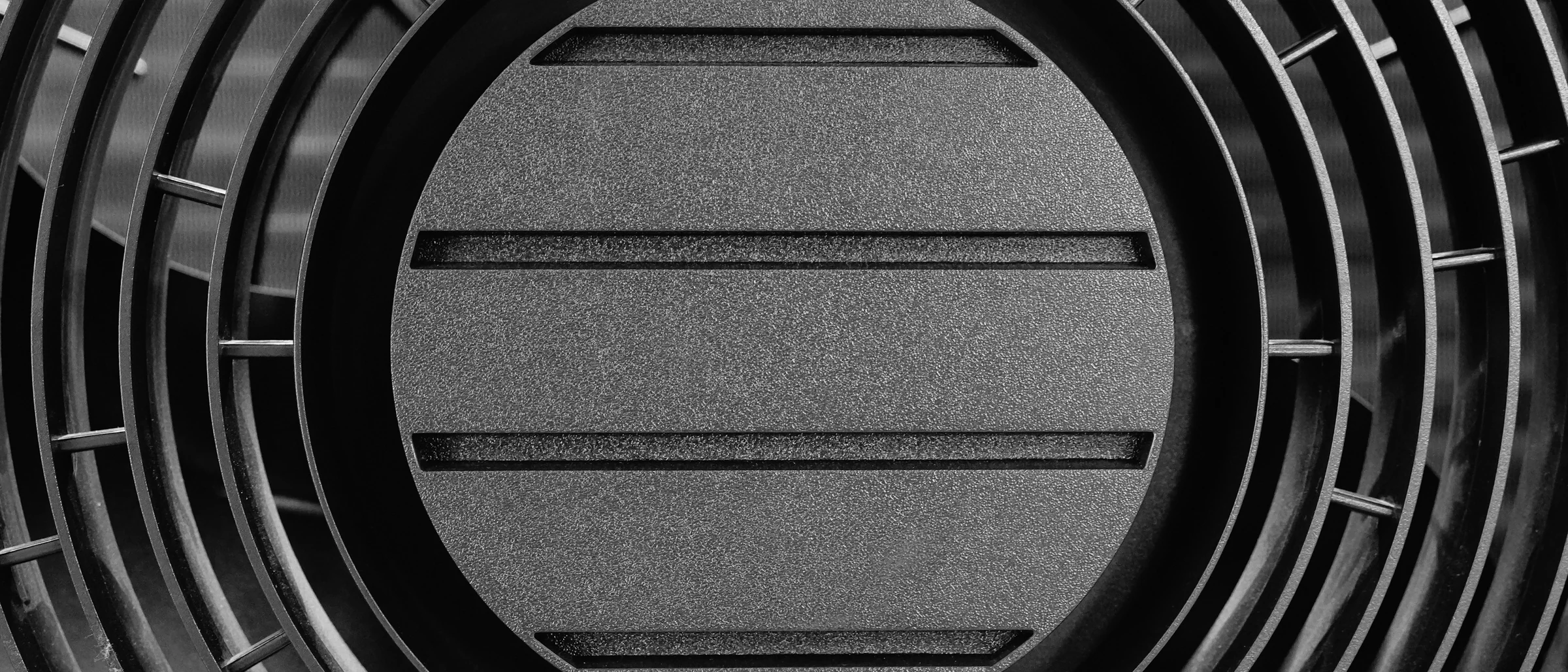

Kratka wentylatora jednostki zewnętrznej z bliska

Pompy ciepła i klimatyzacja

Ciepło z powietrza grzeje tanio tylko wtedy, gdy jest dobrze ustawione

Pompa ciepła i klimatyzator nie wytwarzają ciepła, tylko je przenoszą. Dlatego wszystko zależy od doboru do budynku, montażu i ustawień. Zajmujemy się nowymi instalacjami i tymi, które już pracują, ale zużywają za dużo prądu.

Pompy ciepła powietrze–woda
Klimatyzacja split i multi-split
Przegląd urządzenia, które już pracuje
Pompa ciepła zasilana z własnej fotowoltaiki

Zdjęcie poglądowe

Jak to działa

W obu urządzeniach krąży czynnik chłodniczy, który zabiera ciepło z jednego miejsca i oddaje w innym. W pompie ciepła powietrze–woda dzieje się to w czterech krokach.

Dom zimą z jednostką zewnętrzną pompy ciepła przy ścianie, w oknach ciepłe światło, obok brzoza i ośnieżony żywopłot — Skąd bierze się ciepło

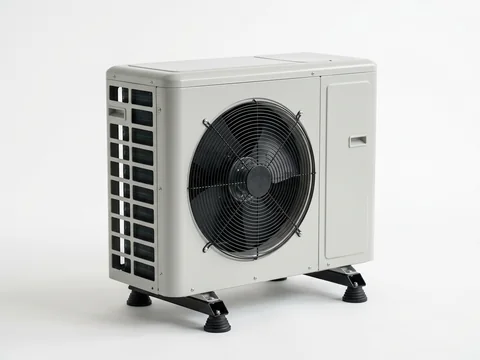

Jednostka zewnętrzna pobiera ciepło z powietrzaCzynnik chłodniczy w parowniku ma bardzo niską temperaturę, więc odbiera ciepło z powietrza także przy mrozie.
Sprężarka podnosi temperaturęSprężony czynnik mocno się nagrzewa. Sprężarka to jedyny element w tym obiegu, który zużywa znaczącą ilość prądu.

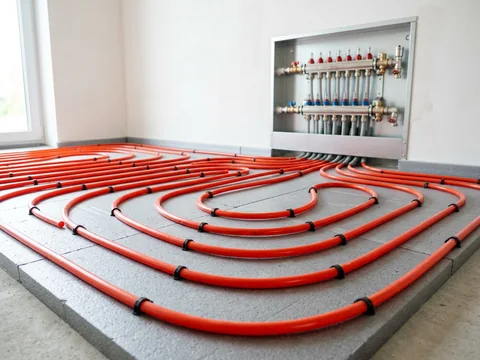

Ciepło trafia do wody w instalacjiW skraplaczu czynnik oddaje ciepło wodzie, która płynie do ogrzewania podłogowego, grzejników i zasobnika ciepłej wody.
Obieg się zamykaZawór rozprężny obniża ciśnienie i temperaturę czynnika, który wraca do jednostki zewnętrznej po kolejną porcję ciepła.

Budowa

Z czego składa się instalacja

Urządzenie za ścianą to tylko początek. O tym, ile prądu zużyje pompa, decyduje cała instalacja w domu.

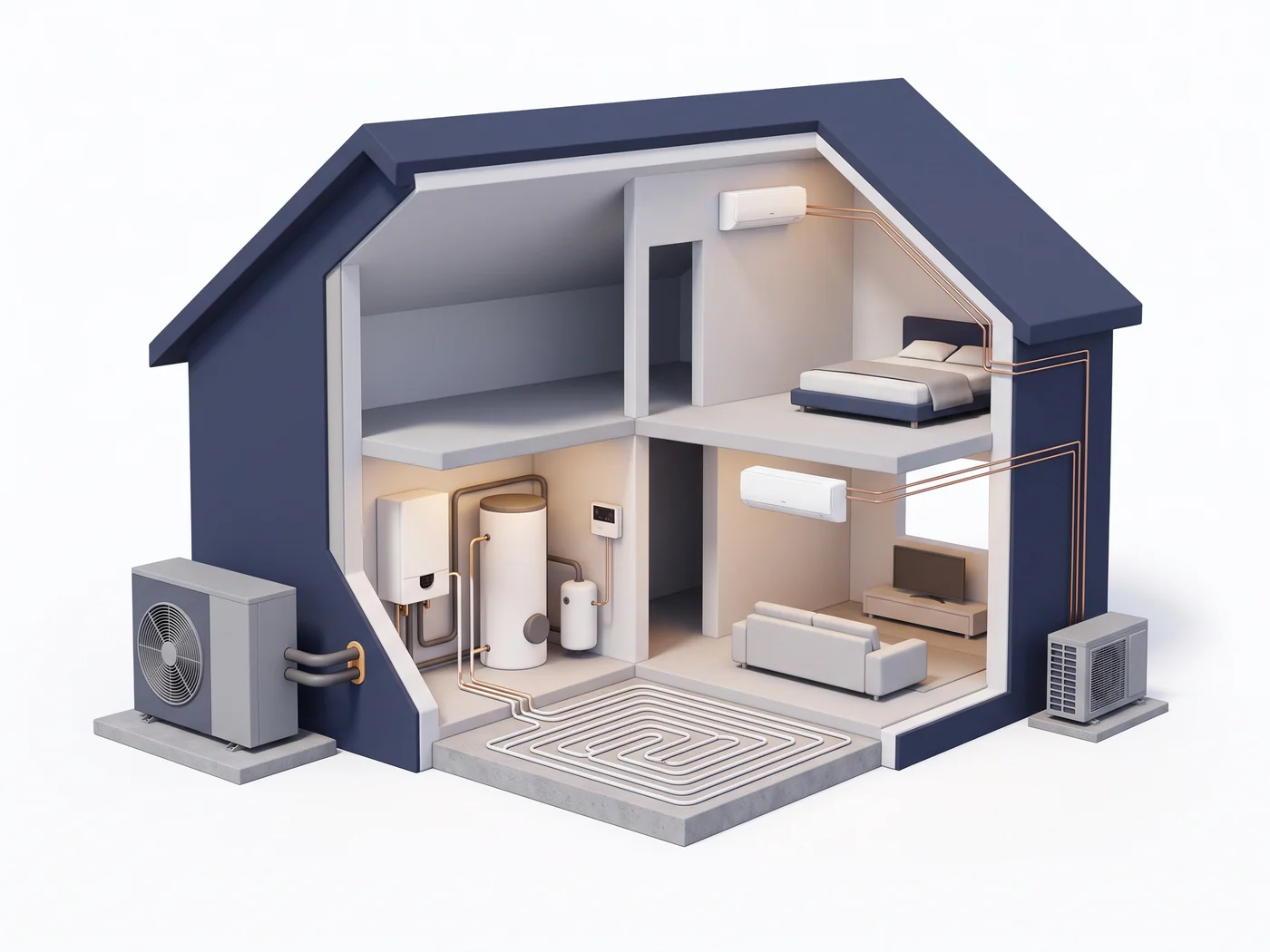

Przekrój izometryczny domu z pompą ciepła: jednostka zewnętrzna, moduł wewnętrzny, zasobnik, bufor, sterownik, klimatyzatory i ogrzewanie podłogowe

Jednostka zewnętrznaWentylator, parownik i najczęściej sprężarka. Stoi na zewnątrz, na stabilnej konstrukcji.
Moduł wewnętrznyWymiennik, pompa obiegowa, zawory i sterowanie. W układzie monoblok część hydrauliki jest w jednostce zewnętrznej.
Zasobnik ciepłej wodyDobrany do liczby domowników i do tego, jak korzystają z ciepłej wody.
Bufor lub sprzęgłoPotrzebne, gdy instalacja w domu nie zapewnia pompie wystarczającego przepływu wody.
Grzałka wspomagającaWłącza się przy dużym mrozie albo przy dezynfekcji zasobnika. Na co dzień powinna stać.
Sterownik i krzywa grzewczaUstala temperaturę wody zależnie od temperatury na zewnątrz. To jedno ustawienie decyduje o rachunkach bardziej niż cokolwiek innego.
Klimatyzator splitJednostka zewnętrzna połączona rurkami z czynnikiem z jedną jednostką wewnętrzną na ścianie.
Klimatyzator multi-splitJedna jednostka zewnętrzna i kilka jednostek wewnętrznych w różnych pomieszczeniach.

Klimatyzacja

Split czy multi-split

Oba układy chłodzą latem i grzeją w chłodniejsze dni. Różnica jest w liczbie pomieszczeń i w tym, ile urządzeń zawiśnie na elewacji.

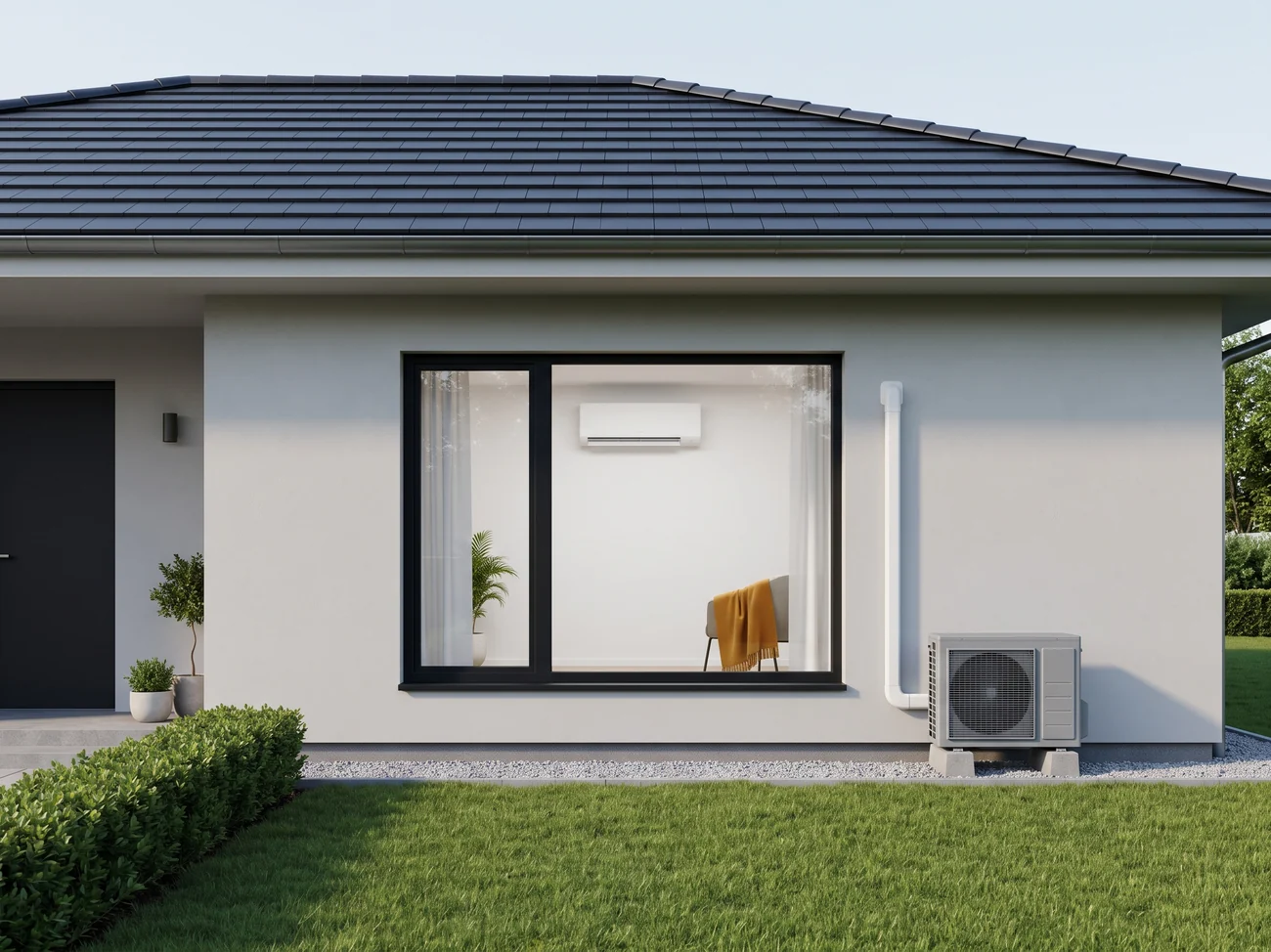

Elewacja parterowego domu: przez jedno okno widać klimatyzator na ścianie, obok domu jedna jednostka zewnętrzna z kanałem na rurki

Split

Jedno pomieszczenie, jedna jednostka na zewnątrz.

jedna jednostka wewnętrzna na jedną zewnętrzną
do jednego pokoju: sypialni, biura, salonu
przy kilku pokojach kilka jednostek na elewacji

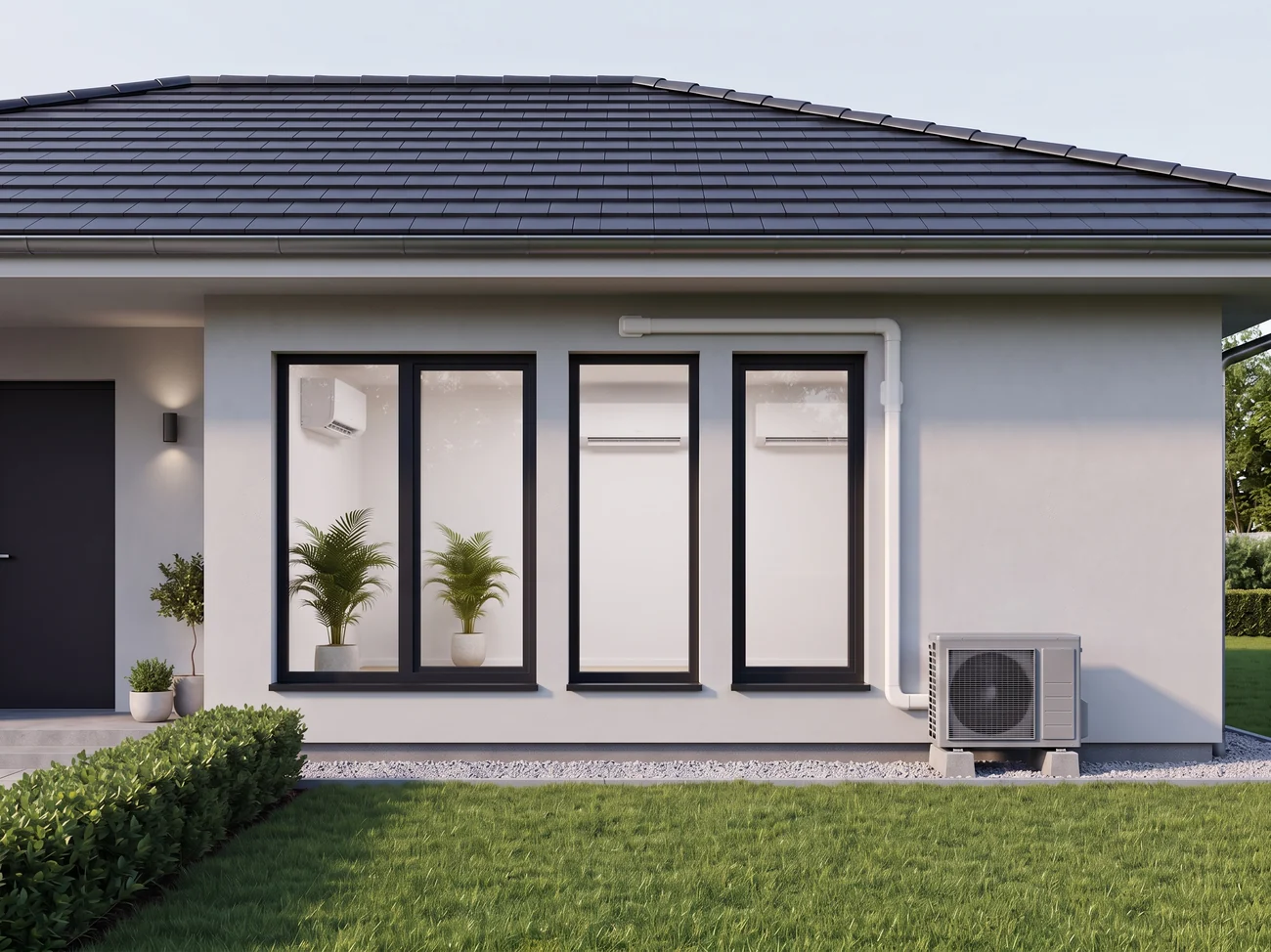

Ta sama elewacja z trzema oknami: w każdym oknie klimatyzator, na dole nadal jedna jednostka zewnętrzna i jeden kanał na rurki pod okapem

Multi-split

Kilka pomieszczeń, jedna jednostka na zewnątrz.

kilka jednostek wewnętrznych na jednej zewnętrznej
mniej urządzeń na elewacji
rurki i odpływy skroplin trzeba zaplanować przed montażem

Standard

Jak wygląda dobrze wykonana instalacja

Osiem rzeczy, które sprawdzamy w każdej instalacji, nowej i takiej, którą ktoś zrobił przed nami.

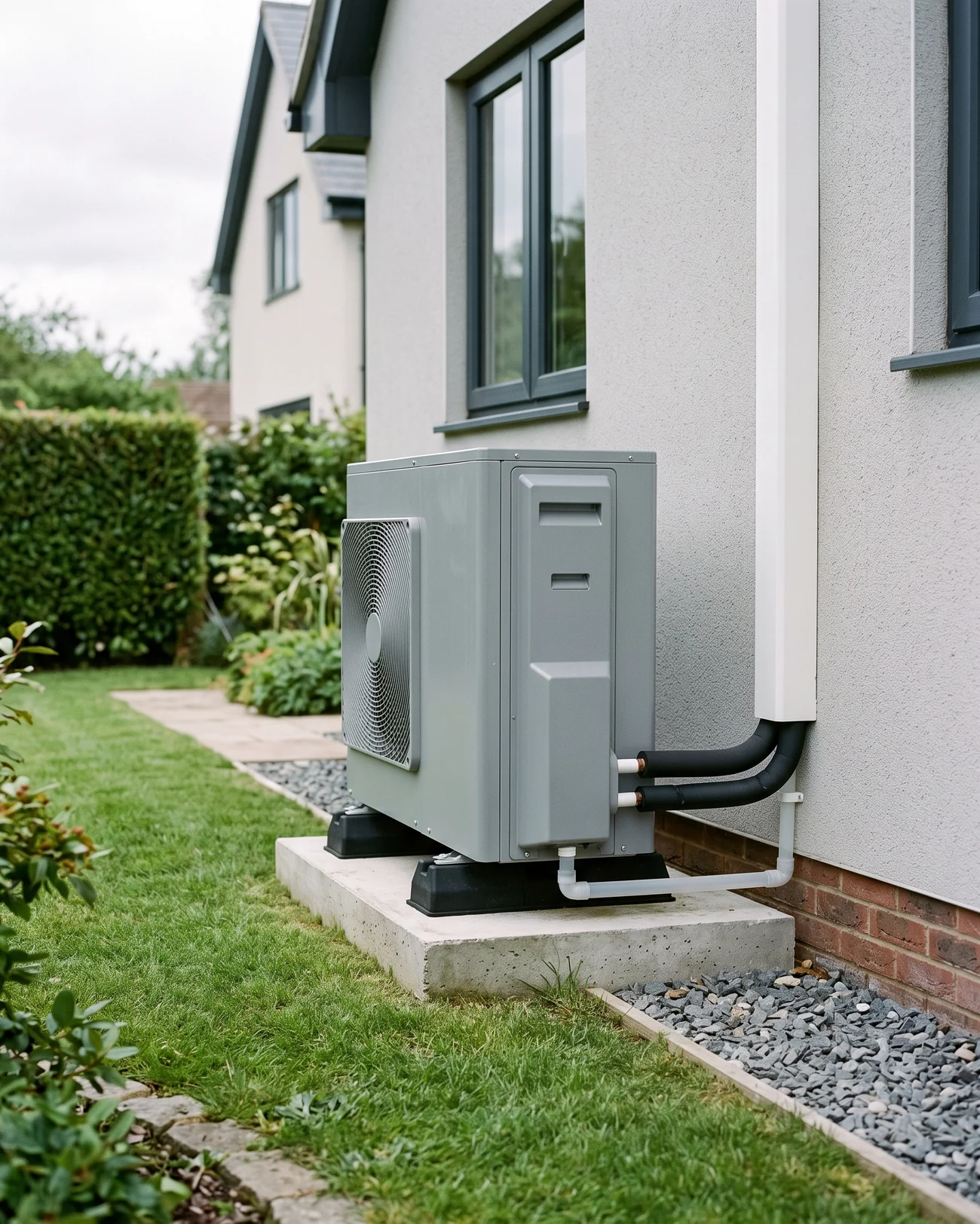

Jednostka zewnętrzna pompy ciepła na betonowej podstawie z antywibracyjnymi stopami, zaizolowane rury w osłonie, odpływ skroplin do żwiru — Grafika poglądowa

Od tego zaczynamyMoc dobrana z obliczeńMoc pompy wynika z zapotrzebowania budynku na ciepło, policzonego dla tego konkretnego domu, a nie z metrażu.

Niska temperatura zasilaniaPompa pracuje najlepiej, gdy ogrzewanie działa na niskiej temperaturze wody: podłogówka albo odpowiednio duże grzejniki.
Jednostka zewnętrzna w przemyślanym miejscuNa stabilnej konstrukcji, z odstępem od ściany, poza zamkniętą wnęką, z dala od okien sypialni i z miejscem na lód i skropliny.
Staranna hydraulikaWypłukana instalacja, filtr, odpowietrzenie, właściwe ciśnienie i przepływ, zaizolowane rury.
Szczelny układ chłodniczyPrzy klimatyzacji: próba szczelności, osuszenie układu próżnią i napełnienie właściwą ilością czynnika. Przy czynnikach chłodniczych pracują osoby z wymaganym certyfikatem.
Odpływ skroplin ze spadkiemSkropliny z jednostki wewnętrznej i zewnętrznej odpływają swobodnie i nie zamarzają.
Ustawiona krzywa grzewczaTemperatura wody dopasowana do budynku, bez zapasu „na wszelki wypadek”.
Zasilanie i zabezpieczeniaOsobny obwód z zabezpieczeniami dobranymi do urządzenia, zgodnie z jego instrukcją.

Błędy

Najczęstsze błędy i ich skutki

Pompa ciepła nie wybacza błędów doboru i ustawień. Te trafiają się najczęściej.

Pompa za duża do budynku

Skutek
Urządzenie ciągle się włącza i wyłącza, pracuje głośniej, a sprężarka szybciej się zużywa.

Pompa za mała

Skutek
Przy mrozie wciąż pracuje grzałka elektryczna, a zużycie prądu rośnie.

Za wysoka temperatura wody

Skutek
Pompa pracuje ciężej, niż musi, a w domu bywa za gorąco albo nierówno ciepło.

Za mały przepływ wody

Skutek
Sterownik zgłasza błędy, pompa się wyłącza, pomieszczenia się nie dogrzewają.

Źle odprowadzone skropliny

Skutek
Pod jednostką zewnętrzną narasta lód, który może uszkodzić wymiennik i wentylator.

Jednostka zewnętrzna we wnęce lub przy ścianie

Skutek
Urządzenie zasysa własne, schłodzone powietrze. Spada wydajność i rośnie hałas.

Nieszczelny układ klimatyzacji

Skutek
Ubywa czynnika, klimatyzator chłodzi coraz słabiej, a w skrajnym przypadku pada sprężarka.

Brak czyszczenia filtrów i wymiennika

Skutek
Nieprzyjemny zapach z klimatyzatora, słabszy nawiew i gorsza praca.

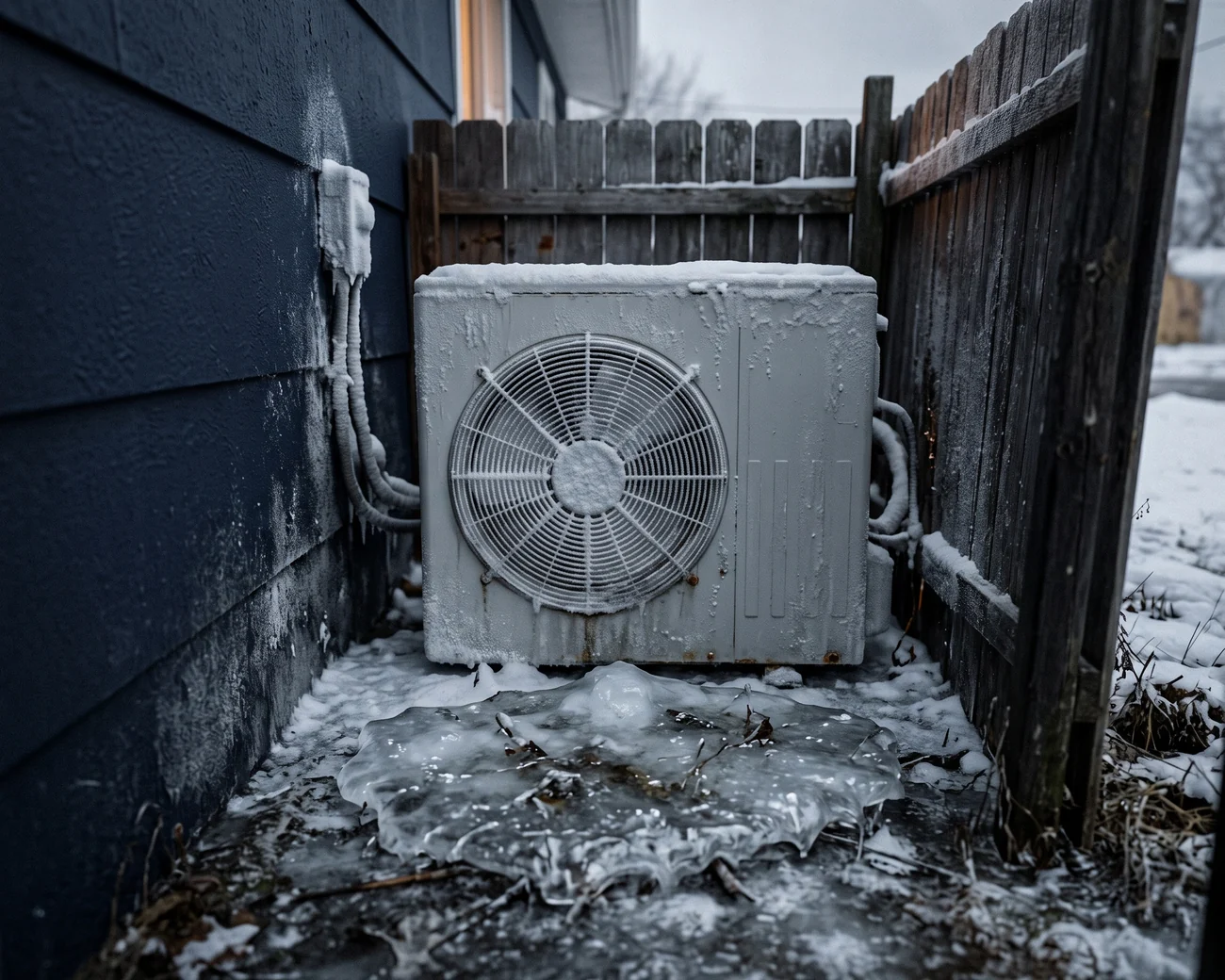

Jednostka zewnętrzna pompy ciepła wciśnięta we wnękę przy płocie, oblodzona, z zamarzniętą kałużą skroplin — Przykład usterki z tej listy. Grafika poglądowa

Przegląd

Przegląd instalacji, która już działa

Pompa zużywa więcej prądu, niż zapowiadano, w domu jest nierówno ciepło albo sterownik zgłasza błędy. Zaczynamy od przeglądu i od odczytów ze sterownika, bo one zwykle od razu pokazują, gdzie leży problem.

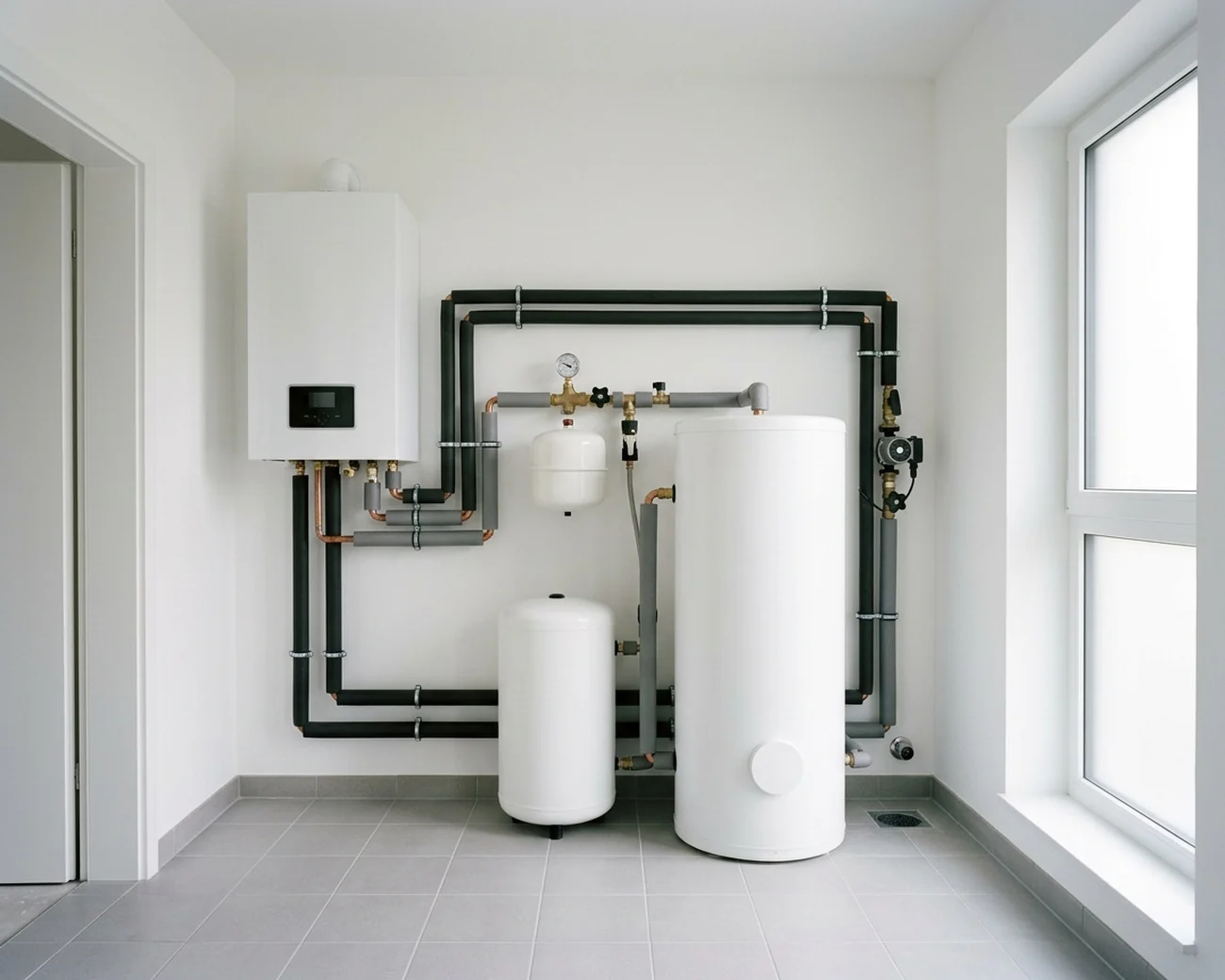

Zadbana kotłownia z pompą ciepła: moduł wewnętrzny na ścianie, zasobnik ciepłej wody, bufor i równo poprowadzone zaizolowane rury — Grafika poglądowa

Historia pracy i błędyOdczyt ze sterownika: czas pracy sprężarki, liczba załączeń, praca grzałki i zapisane błędy.
UstawieniaKrzywa grzewcza, temperatury zadane, harmonogram ciepłej wody i tryby pracy.
HydraulikaPrzepływ, ciśnienie, filtry i odpowietrzenie instalacji.
Jednostka zewnętrznaWymiennik, odpływ skroplin, ustawienie i otoczenie urządzenia.
KlimatyzatoryCzyszczenie filtrów i wymienników, odpływ skroplin i praca urządzenia.
Lista poprawekNa koniec dostajesz listę zmian z wyjaśnieniem, po co jest każda z nich.

Co najczęściej wymaga poprawy

ustawienie krzywej grzewczej i temperatur
harmonogram podgrzewania ciepłej wody
przepływ i odpowietrzenie instalacji
odprowadzenie skroplin
ustawienia pracy grzałki wspomagającej
podgrzewanie ciepłej wody w godzinach pracy własnej fotowoltaiki

Dobór

Od czego zależy dobór

Dobór zaczyna się od budynku, nie od katalogu urządzeń.

Dom jednorodzinny ze śniegiem na dachu wśród oszronionych drzew

Zapotrzebowanie budynku na ciepłoIzolacja ścian i dachu, okna, powierzchnia i wentylacja. Z tych danych wynika moc pompy.
Rodzaj ogrzewaniaPodłogówka czy grzejniki i jakiej temperatury wody potrzebują w mroźny dzień.
Ciepła wodaLiczba domowników i sposób korzystania z ciepłej wody decydują o wielkości zasobnika.
Miejsce na jednostkę zewnętrznąOdstęp od ściany, okien i granicy działki oraz sposób odprowadzenia skroplin.
Przyłącze elektrycznePompa ciepła i klimatyzacja potrzebują odpowiedniej mocy przyłącza i osobnych obwodów.
Klimatyzacja: pomieszczeniaPowierzchnia, nasłonecznienie i liczba pomieszczeń decydują, czy wybrać split, czy multi-split.

Pytania

Pytania i odpowiedzi

Czy pompa ciepła powietrze–woda działa przy mrozie?

Tak. Odbiera ciepło z powietrza także przy mrozie, choć im zimniej, tym ciężej pracuje. Przy bardzo niskich temperaturach pomaga jej grzałka elektryczna. Dlatego tak ważny jest dobór mocy do budynku.

Czy pompa ciepła nadaje się do starszego domu z grzejnikami?

Często tak, ale trzeba to sprawdzić. Najważniejsze jest to, jakiej temperatury wody grzejniki potrzebują w mroźny dzień. Czasem wystarcza wymiana kilku grzejników na większe albo poprawa izolacji.

Czy klimatyzator może ogrzewać dom?

Klimatyzator to pompa ciepła powietrze–powietrze, więc może grzać, szczególnie wiosną i jesienią. W wielu domach dobrze uzupełnia główne ogrzewanie.

Jak często serwisować klimatyzację i pompę ciepła?

Filtry w klimatyzatorach warto czyścić kilka razy w sezonie, a przegląd urządzenia zrobić raz w roku. Pompę ciepła sprawdza się raz w roku, najlepiej przed sezonem grzewczym.

Czy pompę ciepła można zasilać z własnej fotowoltaiki?

Tak. W ciągu dnia pompa może korzystać z prądu z dachu, na przykład podgrzewając ciepłą wodę w godzinach największej produkcji. Zimą fotowoltaika daje mniej, więc pompa korzysta wtedy głównie z sieci.

Czy pompa ciepła jest głośna?

Słychać głównie wentylator i sprężarkę jednostki zewnętrznej. Dużo zależy od miejsca montażu: jednostka we wnęce, przy ścianie odbijającej dźwięk albo pod oknem sypialni będzie bardziej uciążliwa. Wibracje ogranicza stabilna konstrukcja z podkładkami antywibracyjnymi.
